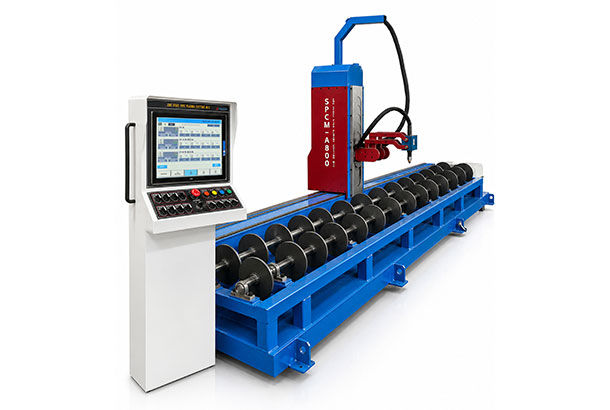

· 제품특징

- 절단 길이 Data에 맞게 자동 연속 절단 기능

- 엑셀 프로그램과 자체 PLC 프로그램을 이용하여 누구나 손쉽게 조작할 수 있는 편의성

- 각 절단 소재별로 사용자가 원하는 Data를 자동으로 인쇄하여 누구나 쉽게 식별 가능한 편리 기능

- 개선 절단 기능을 통한 편리한 용접

- 서보모터 6축을 이용한 절단 길이, 개선각, 절단 Data마킹의 높은 정확성

· 제품상세 설명

- HMI 15" Touch Display

- 절단 소재에 표기해야 할 Data 정보를 자동으로 잉크젯 마킹

- PIPE를 원하는 길이에 맞게 자동으로 수직 또는 개선 절단

Pipe Diameter to be Proceed	100A ~ 800A
Pipe Thickness	1mm~25mm
Torch Moving Effective Length	6,500mm
Pipe Cutting Effective Length	6,000mm
Max. Weight of Pipe	30,000kg
Machine Length(L)	8,080mm
Machine Main Unit Height(H)	2,515mm
Machine Main Unit Width(W)	1,575mm
Machine Weight	4,000kg

Main Machine	1 set
Operation Panel	1 set
Electric Main Panel	1 set
Plasma Power System	Hypertherm PMX 105A 1 set
Remote Controller	1 ea
The part of Plasma Torch	1 set
The part of Making Head	1 set

GUI Software for HMI	1 Copy
Specification for HMI System	PLC CPU : MITSUBISHI Q Series(15") HMI : LS IXP2-1500A Flash : 1GByte Operation RAM : 1GByte Backup RAM : 1MByte Certification : CE, KC, UL, IECEx, ATEX, KCs Protection Standard : IP66(UL type-4x, NEMA 4x 기준포함)

Total Numbers of Axis	6 Axis
Control System	Servo Driver & Motor
Roller Rotation(R1 Axis) / Driving System	Servo Driver & Motor
Roller Rotation(R1 Axis) / R.P.M.	Control Case by Condition
Torch Bevel(R2 Axis) / Driving System	Servo Driver & Motor
Torch Bevel(R2 Axis) / Range of Bevel Angle	Plasma : ±45deg
Torch Bevel(R2 Axis) / Effective Range for Plasma	Left/Right Bevel Angle : ±45deg Front/Back Bevel Angle : ±35deg
Marking Head Arm Moving(Y1 Axis) / Driving System	Servo Driver & Motor
Marking Head Arm Moving(Y1 Axis) / Moving Stroke	90°
Marking Head Arm Moving(Y1 Axis) / Up/Down Stroke	450mm
Marking Head Up/Down(Y2 Axis) / Driving System	Servo Driver & Motor
Torch Stand Box Travel(X1 Axis) / Driving System	Servo Driver & Motor
Torch Up/Down(Z Axis) / Driving System	Servo Driver & Motor
Torch Up/Down(Z Axis) / Up/Down Stroke	100A ~ 800A

Main Power Supply	380VAC, 3Ø 50/60Hz 70Amp Max
Air	Air Line for Plasma Supporting
Oxygen Gas(Option)	Gas(Oxygen, Nitrogen) 0.5~0.6 Mpa
Grounding	Installation
